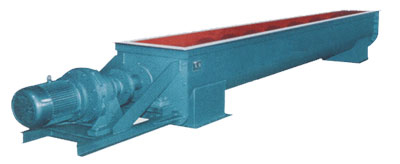

螺旋输送机
 |
| 旋转的螺旋叶片将物料推移而进行螺旋输送机输送，使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。螺旋输送机旋转轴上焊的螺旋叶片，叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。 |
| 编辑本段螺旋输送机分类定义 |
| 水平螺旋输送机 螺旋轴与水平面的夹角小于15°布置的螺旋输送机。 倾斜螺旋输送机 螺旋轴与水平面的夹角大于15°，小于90°布置的螺旋输送机。 垂直螺旋输送机 螺旋轴与水平面垂直布置的螺旋输送机 可弯曲螺旋输送机 螺旋轴及叶片由可弯曲挠性构件组成的螺旋输送机 移动式螺旋输送机 具有行走机构，可以整机移动的螺旋输送机 弹簧螺旋输送机 以挠性螺旋弹簧作为输送构件的螺旋输送机 双螺旋输送机 具有两根相互平行、分别为左右方向旋转的螺旋的螺旋输送机 件货螺旋输送机 无载料槽，有两跟相互平行、转速相同、方向相反的左右螺旋组成。用于输送成件物品的螺旋输送机 螺旋管输送机 具有内螺旋而自身又能旋转的螺旋输料管的螺旋输送机 |
| 螺旋输送机结构特点 |
| 1 、螺旋轴与吊轴承、头、尾轴联接均采用嵌入舌式，安装、拆卸不需轴向移动，维修方便。、芯轴长、吊挂少、故障点少。 2 、采用变径结构，增大吊轴承处容积，避免吊轴承与物料接触，吊轴承寿命可达两年以上。 3 、各传动部位均采用浮动连接方式，吊轴承为万向节结构，使螺旋体，吊轴承和尾部总成形成一个整体旋浮体，在一定范围内可随输送阻力自由旋转避让，不卡料，不堵料。 4 、头尾轴承座均在壳体外，所有轴承采用多层密封和配合密封技术，轴承使用寿命长。 |
| 螺旋输送机的组成 |
| 螺旋输送机通常由螺旋输送机本体、进出装置、驱动装置三大部分组成。 螺旋机本体由头节、中间节、尾节三部分组成。 一般情况下，出厂总装时将螺旋输送机中间节按长度长短依次排列,最长的中间节靠近头节，相同长度的中间节则挨在一起，如果有特殊要求，则在订货时给出排列顺序。 在螺旋输送机头节内装有支推轴承承受轴向力，在中间节和尾节内装有用轴承支承螺旋轴，此外，在螺旋输送机尾节内还装有可轴向移动的径向轴承以补偿螺旋轴长度的误差和适应温度的变化。 螺旋输送机螺旋面的形式有实体螺旋（S制法）和带式螺旋（D制法）两种。各螺旋轴之间采用法兰式联接， 保证了联接轴的互换性，便于维修。 螺旋输送机机盖为瓦片式并用盖扣夹紧在机壳上，若需改进密封性能，用户可自行在机盖与机壳间加防水粗帆布。 螺旋输送机进、出料装置有进料口，方型出料口，手推式出料口，齿条式出料口四种，由用户在使用现场在机体上开口焊接。布置螺旋输送机进、出料口位置时应注意保证料口至端部的距离，同时避免料口与吊轴承加油杯、机壳联接法兰、底座等相碰。 |
