雷蒙磨粉机



一、雷蒙磨粉机适用范围
本机广泛适用于重晶石、方解石、金刚砂、碳化硅、钾长石、大理石、石灰石、白云石、莹石、石灰、钛白粉、活性炭、澎润土、高陵土、白水泥、轻质碳酸钙、石膏、玻璃、锰矿、钛矿、铜矿、铬矿、耐火材料、保温材料、煤矸石、煤粉、碳黑、陶土、滑石粉、贝壳、树脂、氧化铁、红黄旦、石英等莫氏不大于7级，湿度在%以下的五百多种物料制粉加工，成品粒度在40—325目范围内任意调节，部粉物料最高可达1000目。
二、雷蒙磨粉机主要结构与工作原理
1、悬辊式磨粉机占地面积小，成套性能强，从块料粉碎到成品包装能形成生产体系。
2、经过悬辊磨粉机研磨的成品粒度通筛率能达到99%以上，这是其它磨粉机所不能胜任的。
3、主机传动平稳，运转可靠，不渗油漏油。
4、主机铲刀架在运转时始终与物料接触，所以铲刀架由上下二部分组成，下部磨损后拆卸连接螺栓可调换。

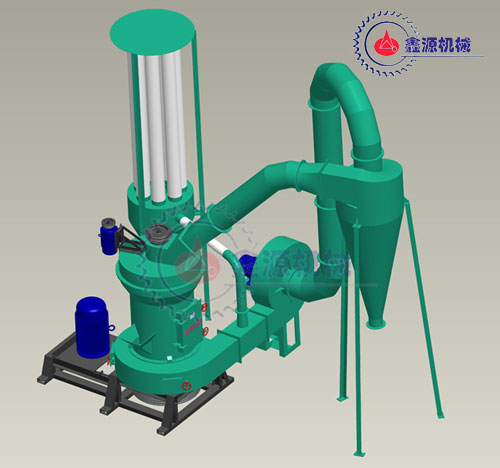

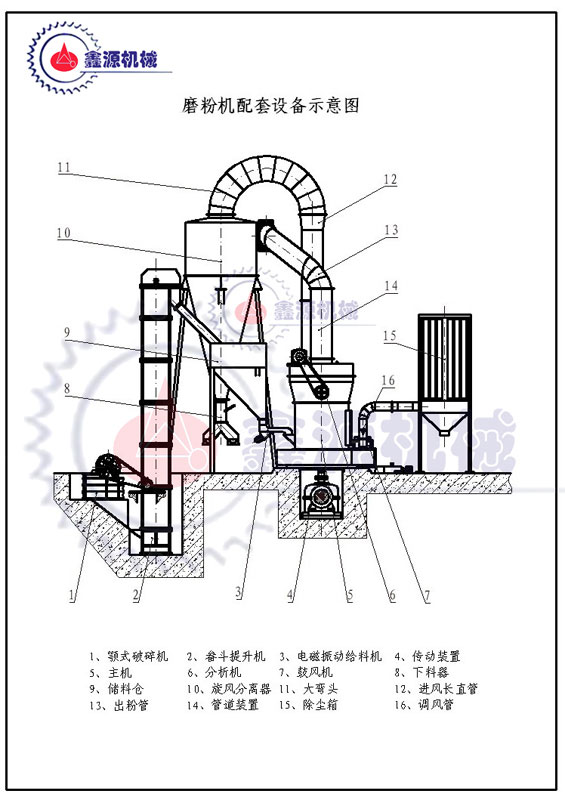

该机结构（附安装联接示意图）主要由主机、分析器、风机成品旋风分离器、微粉旋风分离器及风管组成。其中主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳等组成（电机属代购）。工作时，将需要粉碎的物料从主机罩壳侧面的进料口中加入机内，依靠悬挂在主机梅花架上的磨辊装置，绕着垂直轴线公转，同时本身自转，由于旋转时离心力的作用，磨辊向外摆动，紧压于磨环，使铲刀铲起物料，送到磨辊与磨环之间，加磨辊的滚转而达到粉碎物料之目的。
风选过程：物料研磨后，风机将吹入主机壳内，吹起粉末，经置于研磨室上方的分析器进行分选，细度过粗的物料又落入研磨室重磨，细度合乎规格的，随风流通进入大旋风收集器，收集后经出粉管排出，即为成品。风流通由大旋风器上端的回风管回入风机，风路是循环的并且在负压状态下流动，由于物料中所含的水份在研磨室蒸发，产生气体，导致循环风路的风量增加，多余的风量经风机与主机中间的废气箱排出，进入小旋风收集器，进行净化处理。
二、雷蒙磨粉机主要技术参数：
型号
3R1410
3R2115
3R2615
3R2715
3R3016
最大进料粒度（mm）
10-15
10-15
15-20
15-20
20-25
成品粒度（mm）
0.125-0.044
0.125-0.044
0.125-0.044
0.125-0.044
0.125-0.044
中心轴转度（r/min）
280
160
162
162
160
磨环内径（mm）
435
630
780
820
910
磨辊直径(mm)
140
210
260
270
300
磨辊与磨环高度（mm）
100
150
150
150
160
主机电机（kw）
7.5/6
15/8
18.5/8
22/8
30/8
风机电机（kw）
5.5/2
11/4
18.5/4
18.5/4
22/4
分析器电机(kw)
1.1/6
2.2/6
2.2/6
2.2/6
2.2/6

型号
4R2715
4R3016
4R3116
4R3216
5R4119
最大进料粒度（mm）
15-20
20-25
20-25
20-25
20-30
成品粒度（mm）
0.125-0.044
0.125-0.044
0.125-0.044
0.125-0.044
0.125-0.044
中心轴转度（r/min）
162
160
130
140
103
磨环内径（mm）
820
910
950
970
1280
磨辊直径(mm)
270
300
310
320
410
磨辊与磨环高度（mm）
150
160
160
160
190
主机电机（kw）
22/8
30/8
37/8
37/4
75/4
风机电机（kw）
18.5/4
22/4
30/4
30/4
75/4
分析器电机(kw)
2.2/4
2.2/4
5.5/4
5.5/4
7.5/4B
雷蒙磨粉机技术参数



7826

8227

9130

磨辊数量（个）

3

3或4

3或4

磨辊直径（mm）

260

270

300

磨环内径（mm）

780

820

910

主机转速(r/min)

160

160

160

最大进料粒径（mm）

<20

<20

<20

主机电机功率（kw）

Y225S-18.5/8

Y225M-2/8

Y250M-30/8

风机电机功率(kw)

Y180M-18.5/4

Y180M-18.5/4

Y180L-22/4

分析器电机功率（kw）

Y112-2.2/6

Y112M-2.2/6

Y112M-2.2/6

总功率（kw）

39.2

43

55

成品粒度(mm)部分物料40-600目任意调节
